詳解自鉆式錨桿結構圖，自鉆式錨桿結構組成介紹

隨著國家經濟的發展，越來越多的工程施工使用自鉆式錨桿，自鉆式錨桿和傳統普通錨桿相比，很大程度上簡化了錨桿的施工過程，提高了施工效率，后期使用效果表現也十分出色。今天小諾為大家展示一下自鉆式錨桿結構圖，并對自鉆式錨桿的結構組成做一個詳細介紹。

自鉆式中空錨固系統主要由中空錨桿體、螺母、墊板、連接套、居中器和鉆頭組成。該錨固系統集鉆進、注漿、錨固功能為一體，適用于破碎、難成孔圍巖。自鉆式錨桿可用于各種邊坡的支護、基坑支護、隧道管棚支護、輸電塔或風塔等的基礎支護、舊建筑物修復等。

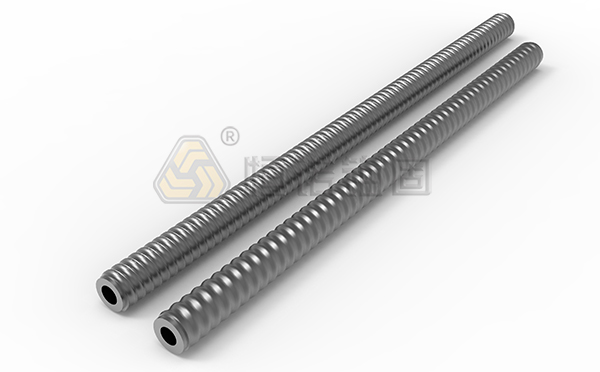

1、中空錨桿體

自鉆式錨桿集錨桿與鉆桿于一身，同時具備邊鉆進邊注漿的功能。中空錨桿體為通體連續螺紋，加工有R型和T型螺紋，可以實現隨意切割連接，方便施工。恒諾為滿足不同場景、不同使用壽命的產品需求，生產有不同材質的自鉆式錨桿，有適用于防腐地質的不銹鋼產品，也有對沖擊要求高的低碳產品。還有適用于各種市場的自鉆式錨桿，有適用于大眾市場的常規產品，也有性價比更高的經濟型產品，可以根據自己的需求進行選擇。

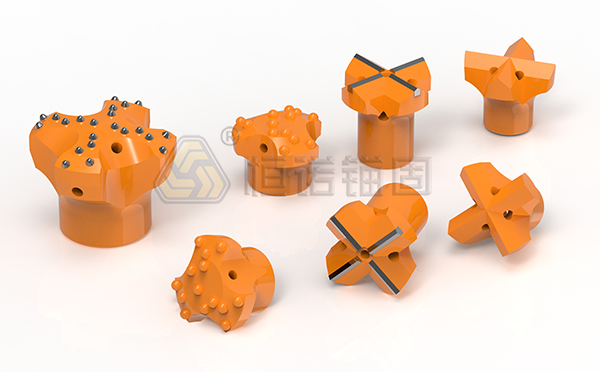

2、鉆頭

自鉆式錨桿鉆進到預定深度后，會將鉆頭留在孔底。為降低自鉆式錨固材料的成本以及提高鉆頭與巖層的匹配性，我司設計了多種結構的鉆頭。常用的自鉆式錨桿鉆頭形狀有十字全鋼鉆頭、十字合金鉆頭、泥鉆頭、球齒全鋼鉆頭、球齒合金鉆頭。每個種類的鉆頭有多種外徑規格可選，可以根據不同的地質條件以及孔徑需求來選擇鉆頭。

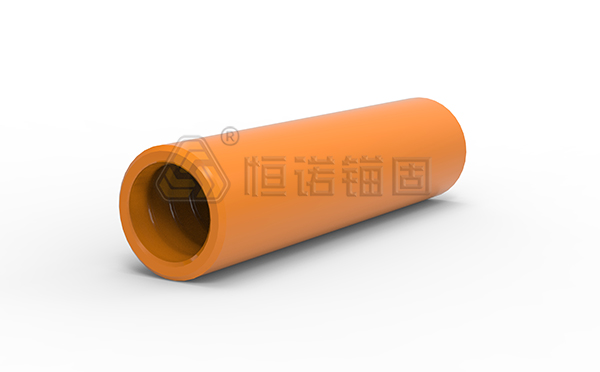

3、連接套

施工中當用連接套接長時，連接套將有可能成為整個錨固體的薄弱點，恒諾對各規格的連接套進行拉伸實驗，保證連接套與桿體組合后的力值不低于桿體的標準力值，每批次出廠也有嚴格的抽檢要求。連接套的質量對于整個錨固體的質量將起到至關重要的作用，選擇更合適的連接套才能讓工程更放心。

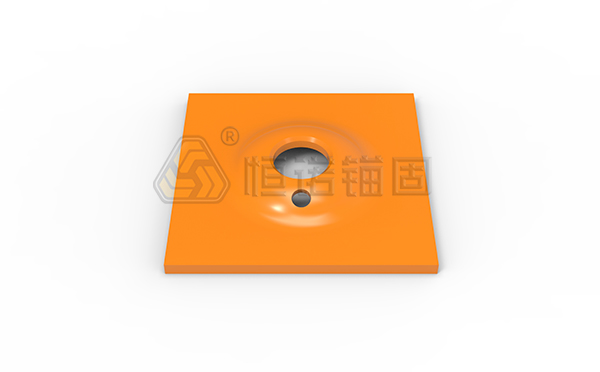

4、墊板

墊板安裝于錨桿體端部，位于螺母和巖層之間。根據形狀可分為拱形墊板和平墊板，一般在土釘應用的場合采用拱形墊板，在微型樁應用的場合用平墊板。

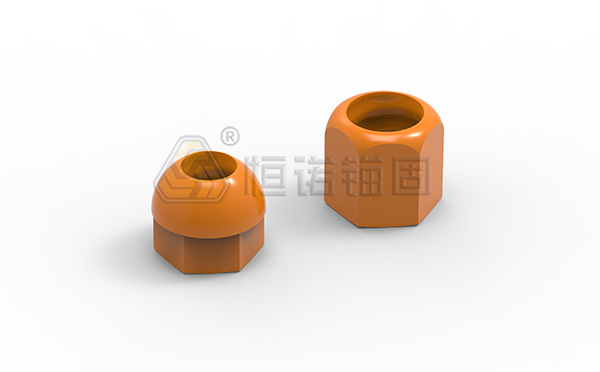

5、螺母

螺母是一種將中空錨桿體的錨固力傳遞給墊板，并將墊板鎖緊的帶內螺紋的裝置。螺母一端加工有圓弧面，在墊板與桿體存在輕微夾角時，能夠與墊板中空貼合，保證力的傳遞，如夾角較大，可選用半球形螺母或增加半球形墊圈。與中空錨桿體配合，能夠達到與中空錨桿體等強，達到防止巖體變形的效果。

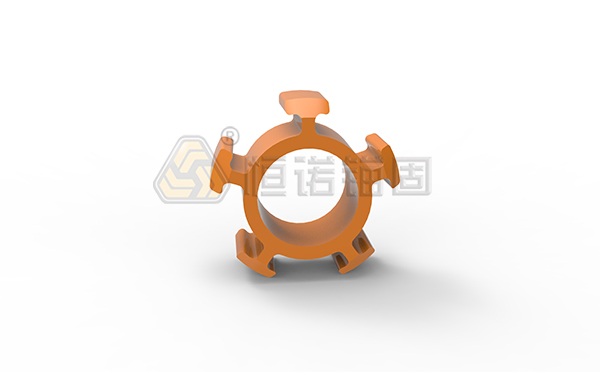

6、居中器

居中器是用于實現中空錨桿體位于孔中間的部件，安裝于中空錨桿體上，位于連接套前面，起到使中空錨桿體居中的作用，實現中空錨桿體外包裹注漿層厚度不小于20mm。

通過自鉆式錨桿結構圖可以看出，其結構緊湊，在特殊地質條件下優勢明顯，可以更好的發揮出自鉆式錨桿的作用。恒諾人相信，隨著國家的建設與發展，自鉆式錨桿將會有更大的應用前景，我們竭誠歡迎各科研開發單位、工程建設單位實地考察指導。
